Svejsning af titanium: En omfattende guide

Titanium, kendt for sit exceptionelle styrke-til-vægt-forhold og korrosionsbestandighed, er et eftertragtet metal i en række avancerede industrier, fra rumfart til medicinsk udstyr. Men når det kommer til fabrikation, kan svejsning af titanium virke som en skræmmende udfordring. Frygt ej! Med den rette viden, de korrekte værktøjer og en omhyggelig tilgang, kan svejsning af titaniumplader faktisk være en opnåelig færdighed. Denne artikel vil guide dig gennem det væsentlige ved titaniumsvejsning, og sikre, at du er godt rustet til at tackle dine egne titaniumprojekter.

Værktøjer og sikkerhedsforanstaltninger: Grundlaget for succes

Før du tænder svejsemaskinen, er det afgørende at have de rigtige værktøjer og forstå de nødvendige sikkerhedsforanstaltninger. Titanium er et reaktivt metal, især ved høje temperaturer, så renlighed og beskyttelse er altafgørende.

• TIG-svejsemaskine (GTAW): Den mest almindelige og anbefalede metode til titaniumsvejsning er TIG-svejsning (Tungsten Inert Gas), også kendt som GTAW (Gas Tungsten Arc Welding). TIG-svejsning giver præcis kontrol over varmetilførslen, hvilket er afgørende for at svejse titanium uden at gå på kompromis med dets egenskaber. Sørg for, at din TIG-maskine er i god stand og korrekt kalibreret. Overvej en AC/DC TIG-maskine for alsidighed, selvom DC er typisk til titanium.
• Wolframelektroder: Brug højrente wolframelektroder. Thorierede, cerierede eller lanthanerede elektroder er almindelige valg, afhængigt af den specifikke titaniumlegering og svejseforhold. Vær sikker på at elektroderne er skarpe og rene for at sikre en stabil lysbue.
• Titanium tilsatsmateriale: Vælg et tilsatsmateriale af titanium, der matcher grundmaterialets sammensætning. Brug af det forkerte tilsatsmateriale kan føre til svage eller korroderede svejsninger. Opbevar tilsatsmaterialet rent og undgå forurening.
• Argongas:Argon er den foretrukne beskyttelsesgas til titaniumsvejsning. Den skaber en inert atmosfære omkring svejsebadet, der forhindrer oxidation og forurening fra atmosfæren. Brug argon af høj renhed (mindst 99,996%) og sørg for tilstrækkelig gasflow. Overvej også baggasbeskyttelse (trailing shield) for at beskytte den varme svejsning, mens den køler ned.
• Sikkerhedsudstyr: Sikkerhed er altafgørende. Brug altid en svejsehjelm med automatisk nedblænding, svejsehandsker i læder, brandsikkert tøj og sikkerhedssko. Titaniumssvejsning producerer intens UV-stråling, så fuld dækning er nødvendig.
• Ventilation: Sørg for god ventilation i svejseområdet. Selvom titanium ikke i sig selv producerer meget giftige dampe, kan beskyttelsesgassen fortrænge ilt, og eventuelle overfladebelægninger på titaniumet kan frigive skadelige stoffer ved opvarmning. Et udsugningssystem er ideelt.
• Rengøringsmaterialer:Grundig rengøring er afgørende. Du skal bruge en stålbørste i rustfrit stål (kun til titanium, for at undgå jernforurening), affedtningsmiddel (acetone eller isopropylalkohol) og rene klude til at fjerne olie, fedt, snavs og oxidlag fra titaniumpladerne før svejsning.

Typer af svejseteknikker: TIG-svejsning i fokus

Selvom der findes forskellige svejseteknikker, er TIG-svejsning (GTAW) den dominerende metode til svejsning af titanium. Mens MIG-svejsning (GMAW) og punktsvejsning kan anvendes i visse nicheapplikationer, tilbyder TIG-svejsning de nødvendige fordele for at opnå højkvalitetssvejsninger i titanium.

Hvorfor TIG-svejsning er ideel til titanium:

• Præcis varmekontrol: TIG-svejsning giver en fremragende kontrol over varmetilførslen. Dette er kritisk for titanium, da overdreven varme kan forårsage korndannelse og svække materialet.
• Høj svejsekvalitet: TIG-svejsninger er kendt for deres renhed og integritet. Inertgasbeskyttelsen sikrer en ren svejsebad og minimerer risikoen for oxidation og forurening, som er særligt vigtigt for titanium.
• Alsidighed: TIG-svejsning kan bruges til at svejse tynde og tykke titaniumplader, samt komplekse geometrier og forskellige samlingstyper.
• Ingen slagger: TIG-svejsning producerer ingen slagger, hvilket reducerer behovet for efterfølgende rengøring og inspektion.

Sammenligning af svejseteknikker:

Trin-for-trin guide til titaniumsvejsning

Følg disse trin omhyggeligt for at opnå succesfulde titaniumsvejsninger:

Trin 1: Forbered titaniumpladerne

1. Inspektion: Undersøg titaniumpladerne for eventuelle defekter, ridser eller forurening.
2. Tilpasning: Skær pladerne til den ønskede størrelse og form. Sørg for præcis tilpasning for at minimere spalter og sikre en ensartet svejsning.
3. Rengøring:Dette er det vigtigste trin! Børst alle svejseområder og et område omkring dem (mindst 25 mm fra svejsesamlingen) grundigt med en stålbørste i rustfrit stål. Brug derefter et affedtningsmiddel (acetone eller isopropylalkohol) og rene, fnugfri klude til at fjerne alle spor af olie, fedt, fingeraftryk og andre forurenende stoffer. Gentag rengøringsprocessen flere gange.
4. Kantforberedelse: Afhængigt af titaniumtykkelsen og samlingstypen kan det være nødvendigt at affase eller forberede kanterne for at sikre fuld penetration af svejsningen.
5. Fastgørelse: Fastgør titaniumpladerne sikkert på plads ved hjælp af titaniumklemmer eller -armaturer. Undgå brug af stålarmaturer i kontakt med svejseområdet, da dette kan forårsage forurening.

Trin 2: Opsætning af TIG-svejsemaskinen

1. Strømforsyning: Tilslut TIG-svejsemaskinen til en passende strømkilde og jord den korrekt.
2. Gasforsyning: Tilslut argongasflasken til svejsemaskinen og indstil gasflowhastigheden i henhold til producentens anbefalinger (typisk 10-15 liter i minuttet, men kan variere).
3. Elektrodeholder: Monter den valgte wolframelektrode i TIG-brænderen og juster den til den korrekte udstiksængde (typisk 3-6 mm).
4. Tilsatsmateriale: Hvis tilsatsmateriale er nødvendigt, skal du sørge for at have det klar og rent.

Trin 3: Indstilling af TIG-brænderen og svejseparametre

1. Elektrodetype: Bekræft, at den korrekte elektrodetype er valgt til den pågældende titaniumlegering.
2. Gasflow: Kontroller gasflowhastigheden for at sikre tilstrækkelig beskyttelse.
3. Svejsestrøm: Indstil svejsestrømmen (amperage) i henhold til titaniumtykkelsen, samlingstypen og tilsatsmaterialet. Start med lavere strøm og juster efter behov. For tyndere materialer (under 1,5 mm) kan strømmen ligge mellem 50-100 ampere, mens tykkere materialer kræver højere strøm.
4. Spænding: Spændingen justeres automatisk af TIG-maskinen baseret på lysbuelængden.
5. Svejsetilstand: Indstil maskinen til DC (Direct Current) negativ elektrode (DCEN), hvilket er typisk for titaniumsvejsning. Pulsed current kan også være fordelagtigt for bedre kontrol og reduceret varmetilførsel.

Trin 4: Start svejsningen

1. Forvarmning (sjældent nødvendigt): Forvarmning er generelt ikke nødvendig for de fleste titaniumlegeringer, medmindre der er tale om meget tykke sektioner eller specifikke legeringer.
2. Lysbuestart: Start lysbuen ved at skrabe elektroden let mod titaniumpladen eller ved hjælp af en højfrekvensstart (hvis din maskine er udstyret med det). Løft elektroden hurtigt til en passende lysbuelængde (ca. elektrodens diameter).
3. Svejseteknik: Hold TIG-brænderen i en 10-15 graders vinkel i forhold til arbejdsstykket. Bevæg brænderen jævnt og kontrolleret langs svejsesamlingen. Oprethold en konstant lysbuelængde og rejsehastighed.
4. Tilsatsmateriale (om nødvendigt): Indfør tilsatsmaterialet i svejsebadets forkant i en lav vinkel. Undgå at dyppe tilsatsmaterialet direkte ind i lysbuen.
5. Beskyttelse: Hold altid et godt beskyttelsesskjold af argongas over svejsebadet, den varme svejsning og det varme grundmateriale omkring svejsningen, mens det køler ned. Dette kan opnås ved at bruge en trailing shield eller ved at holde brænderen over svejsningen i et stykke tid efter lysbueslukning.

Trin 5: Afslut svejsningen og efterbehandling

1. Lysbueslukning: Afslut svejsningen ved gradvist at reducere strømmen og trække brænderen væk. Hold stadig beskyttelsesgassen strømmende over svejsningen, indtil den er kølet ned til under 430 °C (800 °F) – titanium bør have en sølvfarvet, ren overflade. Hvis svejsningen får en blå, gul eller grå farve, indikerer det forurening, og svejsningen kan være svag.

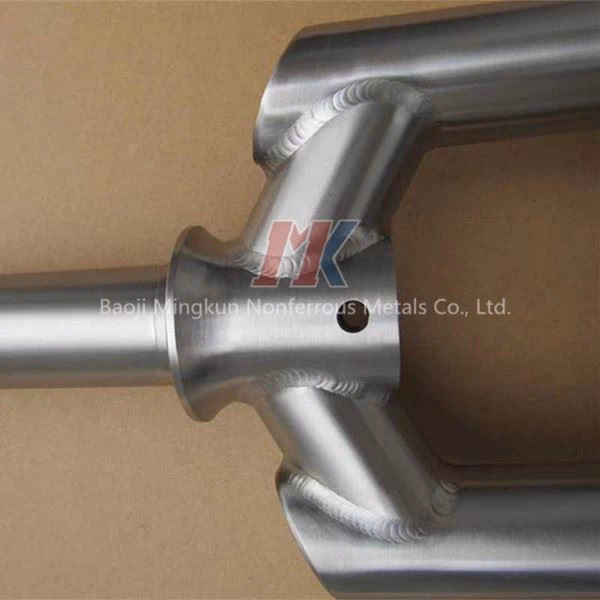

2. Visuel inspektion: Inspicér svejsningen visuelt for revner, porøsitet, manglende gennemtrængning eller andre defekter. En god titaniumsvejsning skal være glat, ensartet og sølvfarvet.
3. Rengøring efter svejsning: Fjern eventuel misfarvning (hvis det er let) med en titaniumbørste eller ved kemisk bejdsning, hvis nødvendigt.
4. Yderligere inspektion (om nødvendigt): For kritiske applikationer kan ikke-destruktiv prøvning (NDT) som f.eks. røntgeninspektion eller penetrantprøvning udføres for at sikre svejsningens integritet.

Konklusion: Beherskelse af titaniumsvejsning

Svejsning af titanium kan virke udfordrende i starten, men med den rette forberedelse, viden om TIG-svejseteknikken og omhyggelig udførelse, er det fuldt ud opnåeligt. Nøglen til succes ligger i renlighed, korrekt beskyttelsesgas og præcis kontrol over varmetilførslen. Ved at følge de trin, der er beskrevet i denne guide, og ved at øve dig regelmæssigt, kan du udvikle de færdigheder, der er nødvendige for at producere stærke, pålidelige titaniumsvejsninger. Husk altid sikkerheden først, og tøv ikke med at søge råd fra erfarne svejsere, hvis du er i tvivl. Med tid og dedikation kan du mestre kunsten at svejse titanium og udnytte de enestående egenskaber ved dette fantastiske metal.

Ofte stillede spørgsmål (FAQ)

Er titaniumsvejsning svært?

Sammenlignet med stål er titaniumsvejsning mere følsom over for forurening og kræver mere omhu med hensyn til renlighed og beskyttelse. Men med den rette viden og teknik er det ikke uoverkommeligt svært.

Hvilken type gas bruges til titaniumsvejsning?

Argon af høj renhed (99,996%) er den standard beskyttelsesgas til titaniumsvejsning.

Hvad er de almindelige problemer ved titaniumsvejsning?

De mest almindelige problemer omfatter oxidation og forurening, hvilket fører til misfarvede, sprøde og svage svejsninger. Utilstrækkelig beskyttelse, dårlig rengøring og forkert varmetilførsel er typiske årsager.

Kan jeg svejse titanium til andre metaller?

Svejsning af titanium til andre metaller (som stål eller aluminium) er meget vanskelig og generelt ikke anbefales på grund af dannelsen af sprøde intermetalliske forbindelser. Mekanisk samling eller limning er ofte bedre alternativer.

Hvorfor er renlighed så vigtig ved titaniumsvejsning?

Titanium er meget reaktivt med ilt, nitrogen og hydrogen ved svejsetemperaturer. Forurening fra disse elementer kan gøre svejsningen sprød og svag. Derfor er ekstrem renlighed og korrekt beskyttelse afgørende for at opnå sunde titaniumsvejsninger.
