Guide til Måling af Elektriske Rørstørrelser

Nøjagtige målinger af elektriske rør er afgørende for at sikre sikre og effektive elektriske installationer. Korrekt dimensionerede rør spiller en kritisk rolle i beskyttelsen af elektriske ledninger og kabler, hvilket hjælper med at forhindre skader og sikrer overholdelse af etablerede elektriske forskrifter. Når rør måles eller dimensioneres forkert, kan der opstå forskellige problemer, såsom overophedning, kortslutninger og endda potentielle brandfarer. Desuden bidrager præcise målinger ikke kun til sikkerhed, men hjælper også med at optimere materialeforbruget og derved reducere unødvendige omkostninger og spild. Denne guide giver en ligetil tilgang til nøjagtig måling af rørstørrelse. Den dækker de essentielle værktøjer, der er nødvendige, såsom målebånd og skydelære, og tilbyder enkle trin til måling af rørets diameter og længde. Ved at følge disse retningslinjer vil du være i stand til at sikre sikkerheden og effektiviteten af dine elektriske installationer.

Grundlæggende om Rørdimensionering Forklaret

Før du dykker ned i metoderne til måling af rørstørrelse, er det vigtigt at forstå, hvad rørstørrelse indebærer. Rørstørrelse refererer til rørets indvendige diameter, som dikterer det maksimale antal ledninger eller kabler, der sikkert kan installeres inden i det. Rørstørrelser er generelt angivet i handelsstørrelser, hvilket kan være forvirrende ved første øjekast. Almindelige handelsstørrelser spænder fra 1/2 tomme til 8 tommer, hvor hvert inkrement betegner en specifik indvendig diameter. Det er vigtigt at bemærke, at disse handelsstørrelser ikke direkte svarer til de faktiske fysiske målinger af røret. I stedet er de standardiserede etiketter, der hjælper elektrikere med at vælge det passende rør til deres installationsbehov. Valget af rørstørrelse er påvirket af forskellige faktorer, såsom antal og type af ledninger eller kabler, der installeres, længden af rørføringen og de specifikke elektriske forskrifter og regler, der styrer installationen. Konsultation af National Electrical Code (NEC) eller lokale elektriske standarder er afgørende for at bestemme den passende rørstørrelse til din specifikke applikation. Ved at forstå vigtigheden af rørstørrelse og de faktorer, der påvirker dens valg, kan du sikre en sikker og effektiv elektrisk installation, der overholder industristandarder. Denne viden hjælper med at træffe informerede beslutninger, der overholder lovgivningsmæssige krav, hvilket sikrer både sikkerhed og funktionalitet i elektriske projekter.

Nødvendige Værktøjer til Elektrisk Rørmåling

Målebånd

Målebåndet er et hjørnestensværktøj i enhver håndværkers arsenal. Dets alsidighed ligger i dets enkelhed - ved at trække båndet ud og låse det på plads, kan du nemt måle afstande. Dog er ikke alle målebånd skabt lige. Kig efter modeller med fremragende funktioner som et robust blad, der glider jævnt ud og ind, klare og letlæselige markeringer i både imperiale og metriske enheder og en pålidelig låsemekanisme til at sikre målinger på plads. Overvej desuden målebånd med fremragende funktioner såsom magnetiske spidser til håndfri målinger eller fraktionelle markeringer for øget præcision.

Skydelære

Når det kommer til måling af rørdiameter, er præcision altafgørende. Skydelærer kommer til undsætning med deres evne til at give nøjagtige diametermålinger hurtigt og effektivt. Og digitale skydelærer tilbyder fordelen ved præcise elektroniske målinger vist på en digital skærm, ofte med muligheder for at skifte mellem metriske og imperiale enheder. På den anden side giver manuelle skydelærer en taktil fornemmelse, der giver mulighed for præcise justeringer og målinger af erfarne hænder. Uanset hvilken type du vælger, skal du sikre dig, at den er lavet af holdbare materialer og har en jævn glidebevægelse for ensartede og pålidelige målinger.

Markør og Notesblok

Markører og notesblokke sikrer, at kritiske målinger er klart dokumenteret til reference under installationen. Ved at føre omhyggelige registre over målinger, noter og annoteringer kan du strømline installationsprocessen og minimere fejl, hvilket sikrer et problemfrit rørsystem fra start til slut.

Rørfyldningsdiagram

Ud over målebånd, skydelærer, markører og notesblokke er et andet vigtigt værktøj til nøjagtige rørmålinger rørfyldningsdiagrammet. Disse diagrammer giver værdifuld information om det maksimale antal og størrelse af ledninger eller kabler, der sikkert kan installeres inden for en specifik rørstørrelse. Ved at henvise til rørfyldningsdiagrammet kan fagfolk sikre overholdelse af elektriske forskrifter og regler, samtidig med at rørkapaciteten optimeres og overbelægning forhindres. Rørfyldningsdiagrammer er tilgængelige i elektriske kodebøger, producentspecifikationer og online ressourcer, hvilket gør dem let tilgængelige til brug under installationer. Inkorporering af rørfyldningsdiagrammet i måleprocessen forbedrer præcisionen og effektiviteten, hvilket resulterer i vellykkede elektriske installationer.

Trin til Måling af Diameter og Længde

Forberedelse er altafgørende, før måleprocessen påbegyndes. At sikre, at rørenden er omhyggeligt forberedt, lægger grundlaget for nøjagtige målinger. Det er bydende nødvendigt at rengøre og rette rørenden grundigt for at afbøde potentielle forvrængninger eller unøjagtigheder, der kan opstå under målingen. Ved at fjerne snavs eller ufuldkommenheder og sikre, at røret er perfekt justeret, kan fagfolk forbedre præcisionen af deres målinger og lægge grundlaget for en vellykket installation.

Måling af Rørstørrelse Ved Hjælp af et Målebånd

Den enkleste tilgang indebærer at bruge et målebånd til at fastslå rørets ydre diameter. Denne metode viser sig praktisk, når fysiske dimensioner er nødvendige for at finde den passende handelsstørrelse. For at bruge denne metode effektivt skal du vikle målebåndet rundt om rørets omkreds, sikre en tætsiddende pasform og registrere målingen. Husk at tage højde for rørets vægtykkelse for at udlede den indvendige diameter nøjagtigt.

Når det kommer til måling af rørdiameter, fremstår en skydelære som et uundværligt præcisionsværktøj. Uanset om du bestemmer den ydre eller indvendige diameter, sikrer brugen af en skydelære omhyggelig nøjagtighed. Til måling af ydre diameter placeres skydelæren vinkelret på rørenden, med dens kæber tilstrækkeligt åbne til at omkredse omkredsen. Ved forsigtigt at placere skydelæren omkring røret og sikre fuld overfladekontakt uden mellemrum kan fagfolk opnå præcise aflæsninger. Forsigtig lukning af kæberne, indtil de griber fast om røret, muliggør nøjagtig bestemmelse af den ydre diameter, som vist på skydelærens skala.

Måling af indvendig diameter nødvendiggør en lignende omhyggelig tilgang. Ved at bruge de indvendige kæber på skydelæren og sikre deres parallelle justering inde i røret, kan fagfolk fortsætte med tillid. Forsigtig udvidelse af de indvendige kæber, indtil de kommer i kontakt med rørets indre overflade, giver mulighed for nøjagtige aflæsninger. Når kæberne er sikkert placeret, giver målingen vist på skydelærens skala indsigt i rørets indvendige diameter.

Et målebånd viser sig særligt nyttigt til måling af rørlængde og bestemmelse af den ydre diameter af større rør. Dens fleksibilitet giver mulighed for nem vikling omkring rørets omkreds, hvilket giver en hurtig og ligetil måling. Derudover har målebånd ofte klare markeringer og en låsemekanisme til at holde målingen på plads, hvilket forbedrer nøjagtigheden og effektiviteten under processen.

Både et målebånd og en skydelære er værdifulde værktøjer, der kan bruges til at måle rørdiameter, hver med sit eget sæt af fordele afhængigt af de specifikke krav til opgaven. Mens en skydelære giver præcise og nøjagtige målinger, især for små eller indviklede rør, tilbyder et målebånd bekvemmelighed og brugervenlighed, især for længere rør. Fagfolk kan vælge at bruge enten værktøj baseret på faktorer som størrelsen og tilgængeligheden af røret, det krævede præcisionsniveau og personlige præferencer.

Måling af Rørstørrelse Ved Hjælp af et Rørfyldningsdiagram

En anden fremherskende metode indebærer at konsultere et rørfyldningsdiagram, der giver indsigt i det maksimale antal og størrelse af ledninger eller kabler, der er tilladt i en given rørstørrelse. Disse diagrammer er let tilgængelige online, i elektriske kodebøger eller gennem producentspecifikationer, hvilket letter informerede beslutninger under installationer.

Et rørfyldningsdiagram fungerer som en værdifuld ressource til nøjagtigt at bestemme det maksimale antal og størrelse af ledninger eller kabler, der sikkert kan rummes i et rør. Det tager højde for nøglevariabler som rørstørrelse, ledningstykkelse og ledningstype for at beregne rørets maksimale fyldningskapacitet. Brug af et rørfyldningsdiagram er uundværligt for at sikre overholdelse af elektriske forskrifter og regler. Her er en forenklet guide til måling af rørstørrelse ved hjælp af et rørfyldningsdiagram:

1. Trin 1: Hent et rørfyldningsdiagram fra velrenommerede kilder såsom elektriske kodebøger, producentspecifikationer eller pålidelige online ressourcer. Sørg for, at diagrammet er aktuelt og matcher den type og størrelse rør, der bruges.
2. Trin 2: Identificer rørstørrelsen i diagrammet ved at finde det afsnit, der svarer til handelsstørrelsen eller den indvendige diameter af det rør, der overvejes.
3. Trin 3: Angiv ledningstykkelsen og -typen (f.eks. THHN, THWN), der er beregnet til installation inde i røret.
4. Trin 4: Bestem den maksimale fyldningskapacitet ved at finde skæringspunktet mellem rørstørrelsen og den valgte ledningstykkelse/-type i diagrammet. Diagrammet vil give detaljer om det maksimale antal ledninger eller kabler, der er tilladt inde i røret.

Måling af Rørstørrelse Ved Hjælp af et Rørfittings

Når du står over for opgaven med at måle størrelsen på et installeret rør, der mangler dokumentation eller etiketter, kan brugen af et rørfittings til måling vise sig at være en praktisk løsning. Her er en ligetil tilgang til måling af rørstørrelse ved hjælp af et rørfittings:

1. Vælg et fittings: Start med at vælge et rørfittings, der flugter med åbningen af det rør, du har til hensigt at måle. Det skal passe tæt ind i røret og sikre hverken for løs eller for stram en pasform.
2. Indsæt fittings: Indsæt forsigtigt det valgte fittings i røret, indtil det når en behagelig position inde i.
3. Kontroller fittingsstørrelsen: Når fittings er på plads, skal du undersøge dens størrelse eller måling på den udvendige del. Denne måling angiver størrelsen på det rør, som fittings er designet til at passe ind i.
4. Identificer rørstørrelsen: Sammenlign størrelsen på fittings med industristandarder eller konsulter et konverteringsdiagram for rørstørrelse for at fastslå handelsstørrelsen eller den indvendige diameter af røret.

Måling af rørstørrelse ved hjælp af et rørfittings viser sig særligt fordelagtigt for eksisterende installationer, renoveringer eller reparationer, hvor etiketter eller mærker kan være fraværende eller falmede. Denne metode letter nøjagtig størrelsesbestemmelse, hvilket muliggør informerede beslutninger vedrørende ændringer eller udskiftninger af røret.

Det er dog vigtigt at erkende, at effektiviteten af denne metode afhænger af tilgængeligheden af et fittings, der matcher røråbningen. I tilfælde hvor et fittings ikke kan indsættes eller ikke passer korrekt, anbefales det at undersøge alternative målemetoder, såsom brug af et målebånd eller henvisning til et rørfyldningsdiagram.

Måling af røret efterfulgt af størrelsesvalg og elektrisk installation kræver overvejelse af forskellige standardstørrelser for at matche specifikke projektkrav. For mindre installationer bruges ofte rør med diametre som 1/2 tomme, 3/4 tomme, 1 tomme og 1-1/4 tommer, mens mellemstore projekter kan nødvendiggøre rør på 1-1/2 tommer, 2 tommer, 2-1/2 tommer eller 3 tommer. Større projekter bruger ofte rør på 3-1/2 tommer, 4 tommer, 5 tommer, 6 tommer, 7 tommer eller endda 8 tommer. Nøjagtig måling af rørdiameteren og konsultation af standardstørrelsesdiagrammer er integrerede trin for at sikre, at den korrekte størrelse vælges, uanset om det er et lille 1/2 tomme rør eller et stort 8 tommer rør. Korrekt valg garanterer optimal systemydelse og sikkerhed, i overensstemmelse med projektspecifikationer og industristandarder.

Undgå Almindelige Fejl i Rørmålinger

Nøjagtige rørmålinger er afgørende for vellykkede installationer i bygge- og ingeniørprojekter. Imidlertid kan adskillige almindelige fejl føre til unøjagtige målinger, hvilket kompromitterer systemets integritet og sikkerhed.

Måleproces

Undgåelse af målefejl kræver opmærksomhed på detaljer og korrekt værktøjsbrug. Dobbelttjek af målinger er essentielt; mål to gange for at sikre nøjagtighed og sammenlign aflæsninger med en kollega for konsistens. Når du bruger skydelærer, skal du sikre dig, at de er kalibreret korrekt, anvende blidt tryk for at undgå rørdeformation og bruge ydre kæber til målinger af ydre diameter og indre kæber til målinger af indre diameter. På samme måde, når du bruger målebånd, skal du holde dem lige og stramme for at forhindre unøjagtige aflæsninger forårsaget af bøjning eller vridning. Vælg målebånd med klare markeringer og en låsemekanisme til at sikre målinger på plads. Disse praksisser minimerer fejl og sikrer præcise rørmålinger.

Miljøfaktorer

Miljøfaktorer spiller en afgørende rolle i rørmålinger og påvirker deres nøjagtighed. Temperaturvariationer kan få rørmaterialer til at udvide eller trække sig sammen og påvirke målinger. Det er vigtigt at måle rør ved en ensartet temperatur, ideelt set inden for det anbefalede område for det anvendte materiale. Derudover er forståelse af materialegenskaberne essentielt. Vær opmærksom på, hvordan materialet reagerer på miljøændringer, og overvej at bruge passende korrektionsfaktorer eller godtgørelser, når målinger tages under ekstreme forhold. Ved at overveje disse miljøfaktorer kan fagfolk sikre nøjagtige rørmålinger til vellykkede installationer.

Konklusion

Denne guide understreger vigtigheden af nøjagtige rørmålinger for sikre og effektive elektriske installationer. Den dækker metoder til måling af rørstørrelse, almindelige fejl at undgå og miljøfaktorer, der påvirker målenøjagtigheden. Ved at forstå terminologien for rørstørrelse og vælge den passende størrelse baseret på projektkrav kan fagfolk sikre overholdelse af elektriske forskrifter og optimal systemydelse.

Ofte Stillede Spørgsmål (FAQ)

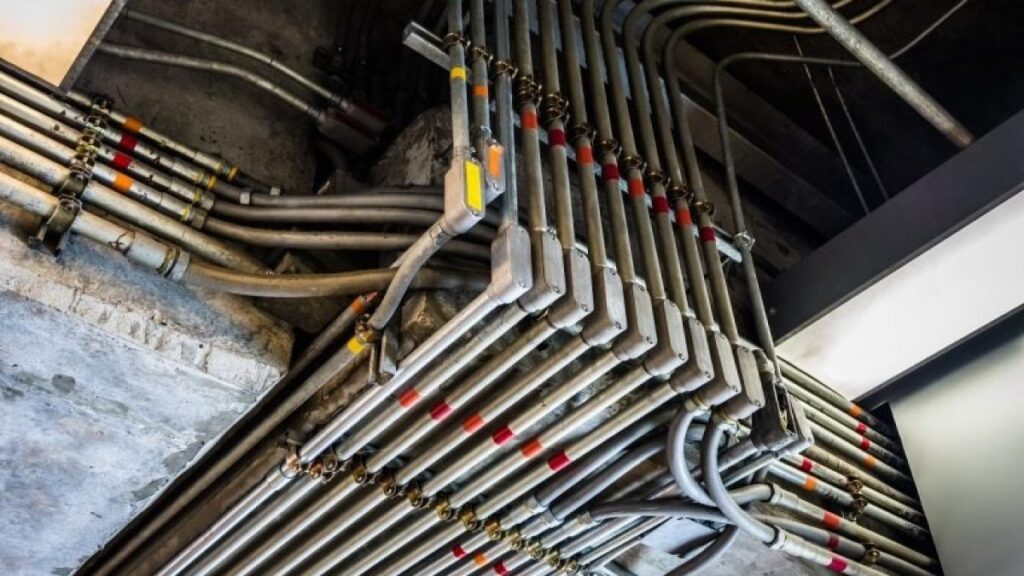

Er metalrør ledende for elektricitet?

Ja, metalrør, især stålrør, er ledende for elektricitet. Dette gør dem i stand til at fungere som en effektiv jordingsvej under fejlforhold. Jordforbindelse er en kritisk sikkerhedspraksis i elektriske systemer.

Hvad er forskellen på ID og OD i rørmåling?

ID står for indvendig diameter, som er målingen af rørets diameter på indersiden. OD står for udvendig diameter, som er målingen af rørets diameter på ydersiden. Rørstørrelse refererer typisk til den indvendige diameter (ID), da den bestemmer den plads, der er tilgængelig for ledninger og kabler.

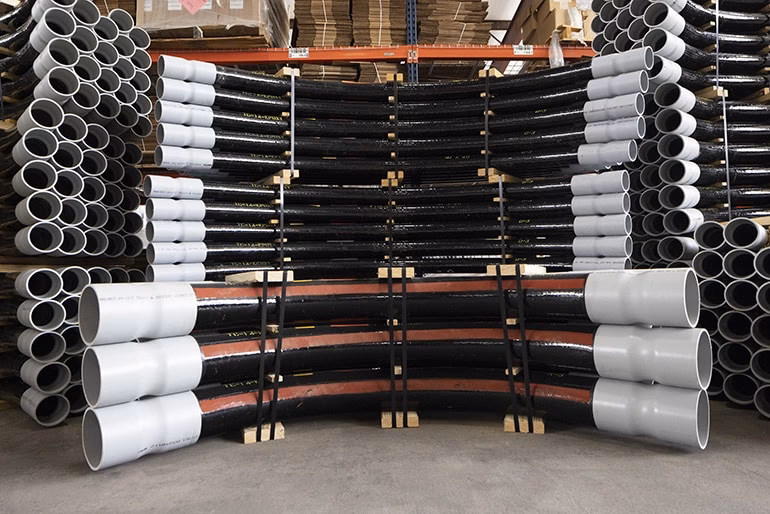

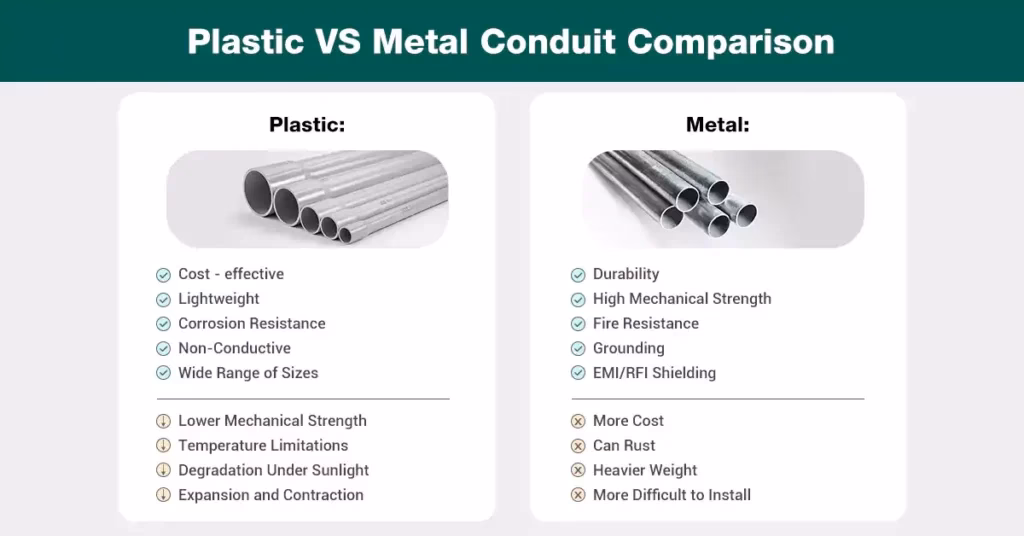

Skal jeg bruge metal- eller plastikrør?

Valget mellem metal- og plastikrør afhænger af applikationen og specifikke krav. Metalrør, som stål, giver overlegen mekanisk beskyttelse og kan fungere som jordforbindelse. De er ideelle til udsatte steder og steder, hvor der kræves robust beskyttelse. Plastikrør, som PVC, er ikke-ledende, lette og korrosionsbestandige. De er ofte mere omkostningseffektive og nemmere at installere i visse applikationer, men tilbyder ikke samme mekaniske styrke eller jordforbindelsesegenskaber som metalrør. Overvej miljøet, sikkerhedskravene og budgettet, når du vælger mellem de to.

Hvilke værktøjer er nødvendige for at måle rørstørrelse?

De vigtigste værktøjer til måling af rørstørrelse inkluderer et målebånd til måling af længde og ydre diameter, en skydelære for præcis måling af indvendig og ydre diameter, en markør og notesblok til dokumentation af målinger og et rørfyldningsdiagram til at bestemme den maksimale ledningskapacitet.
