Koaksialkabler og Kabel-TV: En Dybdegående Guide

Kabel-TV har revolutioneret måden, vi modtager tv-signaler på, og en central komponent i denne teknologi er koaksialkablet. Men hvad indebærer kabel-TV egentlig, og hvad er det med de koaksialkabler? Denne artikel dykker ned i historien, teknologien og de praktiske aspekter af kabel-TV og koaksialkabler, så du kan forstå, hvordan det hele hænger sammen.

Kabel-TV'ens Spæde Begyndelse i Norge

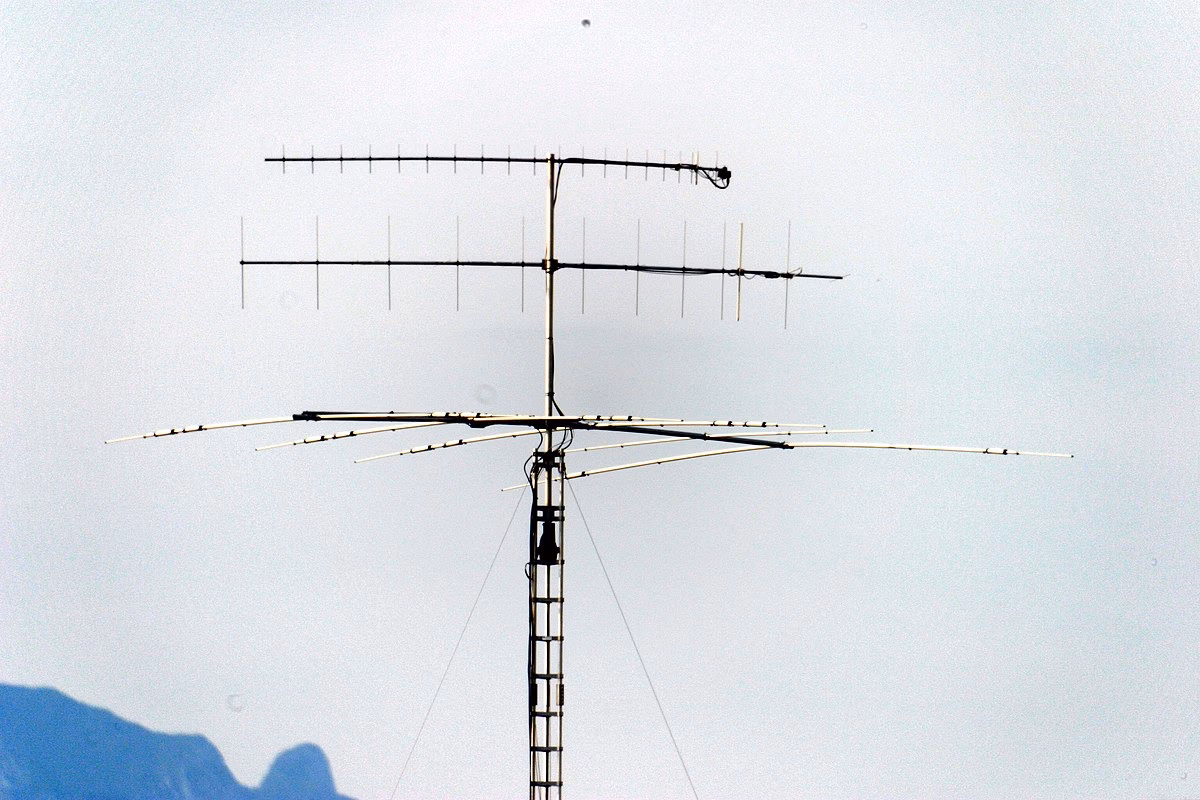

Kabel-TV's rødder kan spores tilbage til 1940'ernes USA, hvor man så de første tegn på fællesantenneanlæg. Ideen var simpel: flere husstande delte en antenne for at forbedre modtagelsen af tv-signaler. Fra denne fællesantenne blev der trukket kabler til de enkelte hjem, og konceptet var født.

I Norge begyndte kabel-TV at vinde frem i 1960'erne, primært i Østlandsområdet. Her var der en særlig interesse i at modtage svenske tv-sendinger via det eksisterende bakkenet. Samtidig var der i byer og tættesteder restriktioner mod opsætning af individuelle antenner, hvilket gjorde fællesantenneanlæg til en attraktiv løsning. Disse netværk voksede hurtigt ud over de lokale områder med installation af forstærknings- og fordelingsudstyr.

Allerede i 1969 blev det første kommercielle operatørselskab, Janco Kabel-TV A/S, etableret i Oslo-området. Ved udgangen af 1970'erne var omkring 300.000 tv-modtagere tilsluttet et fællesantenneanlæg. Kvaliteten af disse anlæg varierede dog afhængigt af de lokale installatørers ekspertise. Branchen organiserede sig tidligt i Norsk Kabel-TV Forbund (NKTF), hvilket var et tegn på den voksende betydning af kabel-TV.

Selvom kommunikationsanlæg i princippet var underlagt Telegrafloven af 1899, blev telemonopolet ikke håndhævet i praksis i denne sammenhæng. Televerkets langtidsplan fra 1980 (NOU 1980:10) sigtede mod at etablere nationale tekniske standarder og lette den videre udvikling, samtidig med at der blev etableret egne prøveanlæg.

Den egentlige udbygning af kabelnetværk for fjernsyn tog fart i 1982. I 2005 var omkring 65 procent af de norske husstande i områder, hvor kabel-TV var tilgængeligt, og omkring 40 procent af befolkningen var abonnenter. Ti år senere, i 2015, var 950.000 husstande tilknyttet et kabel-tv-netværk, hvilket svarede til omkring halvdelen af alle norske husstande.

Koaksialkablet: Hjertet i Kabel-TV

Koaksialkablet, ofte forkortet til coaxkabel eller coax, er en speciel type kabel designet til at overføre radiosignaler effektivt. Navnet "koaksial" refererer til kabelens konstruktion, hvor alle dele har samme centerakse, hvilket sikrer symmetri og optimal signaloverførsel.

Lad os se nærmere på de forskellige komponenter i et typisk koaksialkabel:

1. Ydre plastisolering (A): Det yderste lag beskytter kablet mod fysiske skader og miljøpåvirkninger.
2. Skærmning af flettet kobber (B): En flettet skærm af kobbertråde omgiver den indre isolering. Denne skærm er afgørende for at forhindre uønsket støj og interferens i at påvirke signalet.
3. Indre isolator (dielektrikum) (C): Et lag af isolerende materiale, ofte plast, adskiller centerlederen fra skærmen. Dette dielektrikum er nøje udvalgt, da det er med til at opretholde de elektromagnetiske felter inde i kablet.
4. Centerleder af kobber (D): Kernen af kablet består af en massiv eller flertrådet kobberleder, som bærer det elektriske signal.

Denne konstruktion sikrer, at signalet overføres med minimalt tab og uden forstyrrelser udefra. Skærmningen fungerer som et Faraday-bur, der holder signalerne inde i kablet og blokerer for udefrakommende elektromagnetisk stråling.

Anvendelsesområder for Koaksialkabler

Koaksialkabler er alsidige og bruges i en lang række applikationer, herunder:

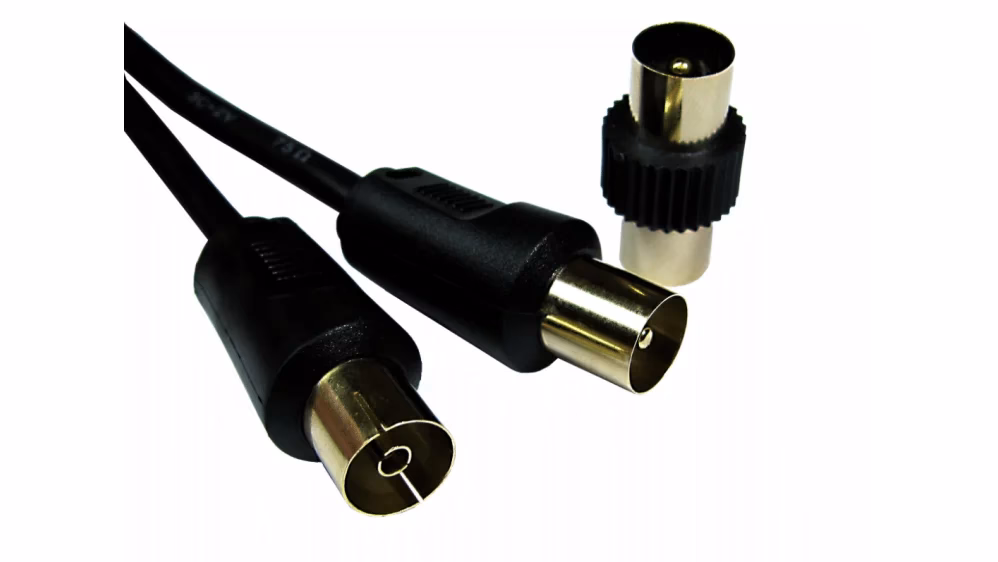

• TV-antennekabler: Den mest almindelige anvendelse er som antennekabel til tv-signaler i hjemmet.
• Fællesantenneanlæg: I større anlæg, som f.eks. i boligblokke, bruges koaksialkabler til at distribuere tv-signaler til flere lejligheder.
• Antennekabler for radiosendere/kommunikationsradioer: Koaksialkabler er også essentielle i radio- og kommunikationssystemer til at overføre radiosignaler mellem antenner og sendere/modtagere.
• Datakabler (tidligere): Tidligere var koaksialkabler udbredt som signalkabler i datanetværk, især i de tidlige Ethernet-netværk. I dag er de primært erstattet af fiberoptiske kabler og twisted pair kabler i datanetværk.

Impedans og Terminering: Afgørende for Signalintegritet

En vigtig egenskab ved koaksialkabler er impedansen, som måles i ohm. Impedansen afhænger af dimensionerne på lederen, isoleringen og skærmen. For radio- og datanetværk er 50 ohm eller 60 ohm kabler almindelige, mens 75 ohm er standard for TV-anlæg.

For at sikre optimal signaloverførsel er det vigtigt at terminere koaksialkablet korrekt. Det betyder, at både enden af kablet og den tilsluttede enhed (f.eks. TV, antenne eller forstærkerboks) skal have den samme impedans. Hvis impedansen ikke matcher, kan der opstå refleksioner i kablet, hvilket fører til stående bølger og signal tab. I værste fald kan en uafsluttet koaksialkabel opføre sig som en kortslutning.

For at undgå disse problemer bruges termineringsmodstande, som har samme værdi som kabelens impedans. Disse modstande placeres i enderne af kablet for at absorbere signalerne og forhindre refleksioner.

Dæmpning og Signaltab: Kvalitetens Betydning

Kvaliteten af et koaksialkabel måles ofte i forhold til dæmpning, dvs. tab af signalstyrke per meter kabel. Dæmpningen angives i decibel (dB) per meter eller ofte per 100 meter. Ved korte kabellængder er dæmpningen typisk ubetydelig, men ved længere strækninger kan den blive markant, især hvis der bruges kabler af lav kvalitet.

Det er vigtigt at vælge et koaksialkabel med lav dæmpning, især til længere kabelføringer, for at sikre et stærkt og klart signal. Leverandører oplyser ofte dæmpningen for deres kabler, så du kan vælge det rette kabel til din installation.

En anden faktor, der påvirker signaloverførslen, er hastighedsfaktoren. Denne faktor angiver, hvor meget langsommere radiosignalerne bevæger sig i kablet sammenlignet med lysets hastighed i vakuum. Hastighedsfaktoren er altid under 100% og kan være relevant i visse applikationer, hvor signalforsinkelse er kritisk.

Signalkabel til TV: Specifikke Krav

Når det kommer til signalkabler til TV, er 75 ohm impedans standarden. Det er vigtigt at bruge kabler og komponenter, der er designet til dette formål, for at opnå den bedste billedkvalitet. Brug af forkert impedans eller komponenter kan føre til signaltab, refleksioner og forringet billedkvalitet.

Faglig Installation af Antenneanlæg: Undgå Fejl og Forstyrrelser

En faglig korrekt installation er afgørende for at sikre et optimalt antenneanlæg. Et korrekt installeret anlæg er et lukket system, hvor signalerne holdes inde i kablerne, og udefrakommende støj holdes ude. Sammenlign det med et rørsystem med væske – lækager er uacceptable.

Fejlinstallationer i antenneanlæg kan være svære at opdage, da de problemer, de forårsager, ofte ikke er synlige direkte. En fejlinstallation kan dog føre til, at antenneanlægget opfører sig som en sender og udstråler uønsket støj. Dette kan forstyrre andre elektroniske apparater og i værste fald være ulovligt.

Skærmen i koaksialkablet er afgørende for at forhindre, at vekselstrømssignalerne forstyrrer omgivelserne. Hvis terminering glemmes, eller der bruges forkerte stik, kan det skabe EMI (elektromagnetisk interferens). For eksempel kan brug af skrueplugger, som ikke er beregnet til høje frekvenser, skabe problemer.

Ved faglig installation af antenneanlæg er det vigtigt at huske på følgende:

• Ret plugg ved terminering: Brug altid de korrekte termineringer og stik med den rette impedans.
• Skru til F-konnektorer riktig: Sørg for at F-konnektorer er ordentligt tilspændt for at sikre god kontakt og skærmning.
• Endemotstand: Brug termineringmodstande, hvor det er nødvendigt, for at undgå refleksioner.
• Bøjeradius: Undgå at bøje koaksialkabler for meget, da det kan ændre afstanden mellem centerleder og skærm og forringe signalet.
• Ret festemateriell: Brug korrekt festemateriale til at sikre, at kablerne er ordentligt fastgjort uden at blive beskadiget.

Overholdelse af disse punkter er afgørende for at opretholde EMC (elektromagnetisk kompatibilitet) og sikre en problemfri drift af antenneanlægget.

Ofte Stillede Spørgsmål om Koaksialkabler og Kabel-TV

Hvad er forskellen på 50 ohm og 75 ohm koaksialkabel?

50 ohm koaksialkabler bruges primært i radio- og datanetværk, mens 75 ohm er standarden for TV-anlæg. Forskellen ligger i impedansen, som skal matche de tilsluttede enheder for optimal signaloverførsel.

Hvorfor er terminering vigtig?

Terminering er vigtig for at undgå refleksioner i koaksialkablet. Refleksioner kan føre til stående bølger og signaltab, hvilket forringer signal kvaliteten.

Hvad betyder dæmpning i et koaksialkabel?

Dæmpning er tabet af signalstyrke per meter kabel. Jo lavere dæmpning, jo bedre er kablet til at overføre signaler over lange afstande uden betydeligt signaltab.

Kan jeg bruge et 75 ohm koaksialkabel til radio?

Selvom det teknisk set er muligt, er det ikke optimalt. Radioanlæg bruger typisk 50 ohm kabler. Brug af et 75 ohm kabel kan føre til impedans mismatch og signal tab.

Hvordan ved jeg, hvilket koaksialkabel jeg skal bruge?

Det afhænger af applikationen. Til TV-anlæg er 75 ohm kabler standard. Til radio- og datanetværk bruges typisk 50 eller 60 ohm kabler. Konsulter altid producentens anbefalinger for dine specifikke enheder.

Konklusion

Koaksialkabler og kabel-TV har spillet en afgørende rolle i udviklingen af moderne kommunikation og underholdning. Forståelsen af, hvordan disse teknologier fungerer, og vigtigheden af korrekt installation og vedligeholdelse er afgørende for at sikre en optimal oplevelse. Fra de tidlige dage med fællesantenneanlæg til nutidens avancerede kabelnetværk har koaksialkablet bevist sin værdi som en pålidelig og effektiv metode til signaloverførsel. Ved at vælge de rette komponenter og følge de korrekte installationsprocedurer kan du nyde et klart og stabilt tv-signal og undgå de problemer, der kan opstå ved fejlinstallationer.
