At vælge de rigtige kabler til elektriske installationer er afgørende for både sikkerhed og funktionalitet. Uanset om du arbejder på en båd, i dit hjem eller et andet elektrisk projekt, er det vigtigt at forstå forholdet mellem kabelstørrelse, målt i kvadrat, og den strømstyrke, målt i ampere, som kablet kan håndtere sikkert. Denne artikel guider dig igennem processen med at vælge de korrekte ledningsdimensioner, så du undgår overophedning, brandfare og ineffektive systemer.
Forstå Ampere og Kvadrat
Før vi dykker ned i specifikke kabelstørrelser, er det vigtigt at forstå de grundlæggende begreber. Ampere (A) er enheden for elektrisk strøm. Det måler mængden af elektrisk ladning, der passerer et punkt i et kredsløb per sekund. Kvadrat (mm²) refererer til tværsnitsarealet af en elektrisk leder. Jo større tværsnitsareal, desto mere strøm kan kablet typisk håndtere uden at overophede.
Forestil dig et kabel som en vandslange. Jo bredere slangen er (større kvadrat), desto mere vand (strøm) kan strømme igennem den på én gang. Hvis du forsøger at presse for meget vand igennem en for smal slange, vil trykket (modstanden) stige, og slangen kan overophede eller endda sprænge. Det samme princip gælder for elektriske kabler.

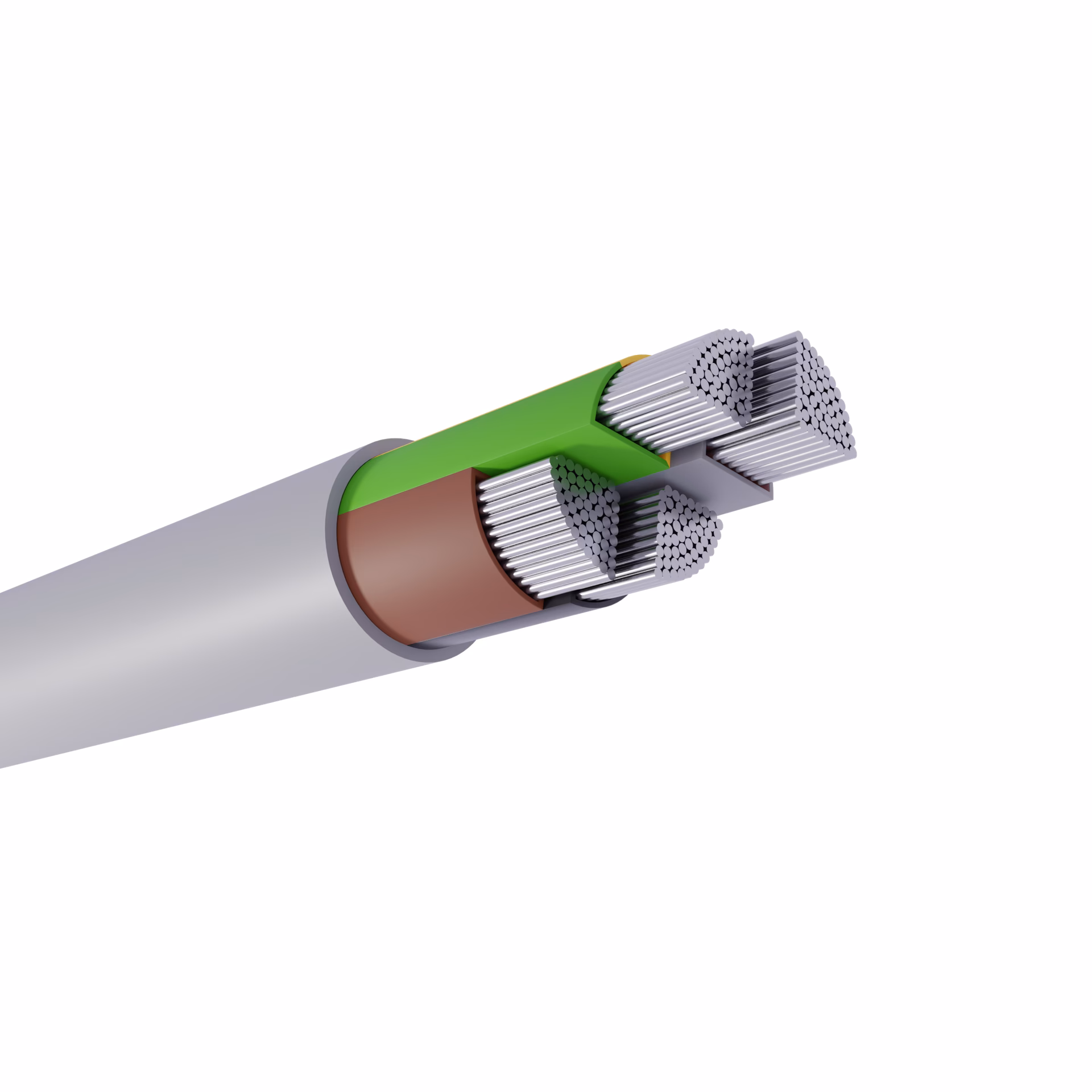

Hvor mange ampere kan et 4 kvadrat kabel håndtere?
Spørgsmålet "Hvor mange ampere er der på 4 kvadrat?" er et af de mest almindelige, når det kommer til kabeldimensionering. Der er desværre ikke et enkelt, universelt svar, da det afhænger af flere faktorer, herunder:
- Installationstypen: Er kablet fritliggende, i rør, indmuret, eller bundtet sammen med andre kabler? Installationstypen påvirker varmeafledningen og dermed kabelets strømbærende evne.
- Omgivelsestemperaturen: I varme omgivelser kan kabler blive varmere, hvilket reducerer deres evne til at håndtere strøm sikkert.
- Kabellængden: Længere kabler har tendens til at have et større spændingsfald, hvilket kan kræve tykkere kabler for at kompensere.
- Isolationsmateriale: Forskellige isolationsmaterialer har forskellige temperaturgrænser, hvilket påvirker den maksimale strøm, kablet kan bære.
Som en generel retningslinje kan man dog sige, at et 4 kvadrat kabel typisk kan håndtere et sted mellem 25 og 40 ampere. For præcise værdier bør du altid konsultere relevante tabeller og standarder, som er specifikke for din installationstype og de gældende forskrifter i Danmark. Det er også altid en god idé at vælge et kabel, der er lidt større end nødvendigt, for at have en sikkerhedsmargin.
Vælg det rigtige kabel til 32 Ampere
Spørgsmålet om kabelstørrelse til en 32 ampere sikring er også hyppigt. Som nævnt i den indledende information anbefales det generelt at bruge et 6 mm² kabel til en 32 ampere sikring. Dette skyldes, at et 6 mm² kabel har en tilstrækkelig tværsnitsareal til at håndtere den strøm, en 32A sikring tillader, samtidig med at risikoen for overophedning minimeres.
Det er vigtigt at forstå, at sikringen er designet til at beskytte kablet mod overbelastning. Hvis du bruger et for tyndt kabel til en 32A sikring, risikerer du, at kablet bliver for varmt og potentielt forårsager brand, før sikringen springer. Derfor er det afgørende at vælge et kabel, der er dimensioneret til at håndtere den maksimale strøm, sikringen tillader.
Faktorer der påvirker kabelvalget i detaljer
Lad os se nærmere på de faktorer, der påvirker valg af kabeldimension:
Installationstype
Måden kablet installeres på har stor betydning for dets varmeafledning. Et fritliggende kabel, der er omgivet af luft, vil kunne afgive varme mere effektivt end et kabel, der er bundtet sammen med andre kabler eller installeret i et isolerende rør. I installationer hvor kabler er tæt pakket eller indkapslet, skal man derfor vælge tykkere kabler for at kompensere for den reducerede varmeafledning.
Omgivelsestemperatur
Jo højere omgivelsestemperaturen er, desto mindre strøm kan et kabel håndtere. I varme omgivelser, som for eksempel i motorrum på både eller i solrige områder, skal man tage højde for den øgede temperatur ved at vælge tykkere kabler. Producenternes datablade for kabler angiver ofte strømbærende evne ved forskellige temperaturer.
Kabellængde og Spændingsfald
Når strømmen løber gennem et kabel, opstår der et spændingsfald på grund af kabelmodstanden. Jo længere kablet er, desto større bliver spændingsfaldet. Et for stort spændingsfald kan føre til ineffektiv drift af elektriske apparater og i værste fald beskadige dem. For lange kabeltræk kan det derfor være nødvendigt at vælge tykkere kabler for at minimere spændingsfaldet og sikre tilstrækkelig spænding ved forbrugspunktet.
Materiale og Isolation

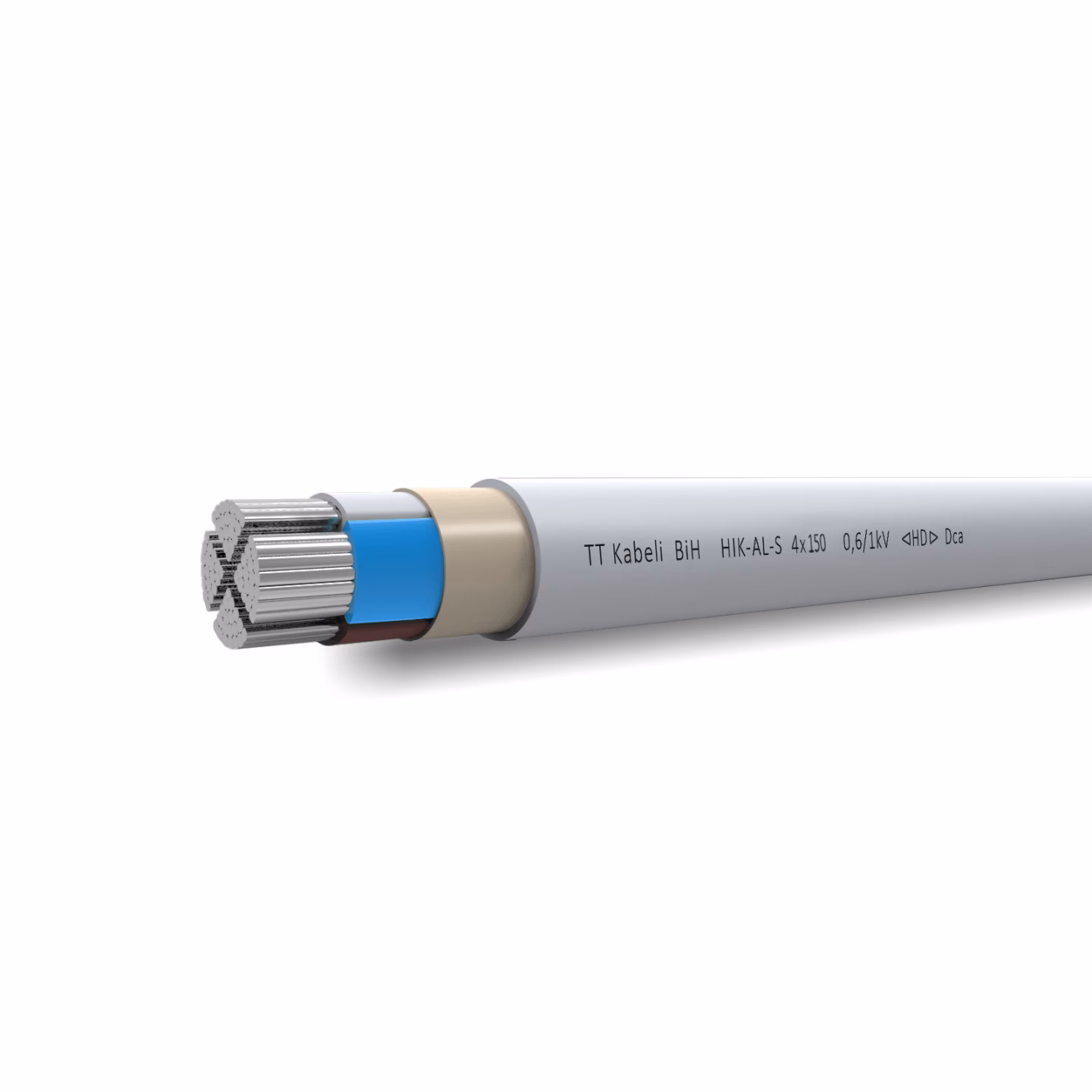

Kobber er det mest almindelige ledermateriale i elektriske kabler på grund af dets gode ledningsevne. Aluminium bruges også, men har en lavere ledningsevne og kræver derfor større tværsnitsarealer for at håndtere den samme strøm. Isolationsmaterialet omkring lederne spiller også en rolle. PVC og XLPE er almindelige isolationsmaterialer med forskellige temperaturgrænser. Det er vigtigt at vælge et kabel med en isolation, der er egnet til de forventede temperaturforhold i installationen.
Tabel over vejledende kabelstørrelser og ampere (eksempel)
Bemærk: Denne tabel er kun vejledende. De faktiske værdier kan variere afhængigt af de ovennævnte faktorer og specifikke standarder. Konsulter altid relevante standarder og en fagperson for præcise beregninger.
| Kabelstørrelse (mm²) | Vejledende Ampere (A) (Fritliggende kabel ved 30°C) |
|---|---|
| 1,5 mm² | 15-20 A |
| 2,5 mm² | 20-25 A |
| 4 mm² | 25-35 A |
| 6 mm² | 35-45 A |
| 10 mm² | 50-60 A |
Ofte stillede spørgsmål (FAQ)
- Kan jeg bruge et tyndere kabel end anbefalet, hvis strømmen kun er kortvarig?
- Nej, det anbefales kraftigt ikke. Kabeldimensioneringen skal altid baseres på den maksimale forventede strøm og kontinuerlig drift. Selvom strømmen kun er kortvarig, kan et for tyndt kabel stadig overophede og udgøre en brandfare. Sikkerhed bør altid være førsteprioritet.
- Hvad sker der, hvis jeg bruger et for tyndt kabel?
- Hvis du bruger et for tyndt kabel, kan det overophede, isoleringen kan smelte, og der kan opstå brandfare. Derudover kan det føre til spændingsfald og ineffektiv drift af elektriske apparater.
- Er det bedre at bruge et for tykt kabel?
- Ja, det er generelt bedre at bruge et lidt for tykt kabel end et for tyndt. Et for tykt kabel vil være dyrere og måske lidt sværere at arbejde med, men det vil give en større sikkerhedsmargin og minimere spændingsfald. Dog er det vigtigt at sikre, at kabelenderne passer korrekt i de anvendte terminaler og konnektorer.
- Hvor kan jeg finde præcise tabeller for kabeldimensionering?
- Præcise tabeller for kabeldimensionering findes i relevante standarder for elektriske installationer (f.eks. HD 60364-serien) og i producenternes datablade for kabler. Du kan også søge rådgivning hos en autoriseret elinstallatør.
- Skal jeg altid bruge kobberkabler?
- Kobberkabler er det mest almindelige og anbefalede valg til de fleste installationer på grund af deres gode ledningsevne og pålidelighed. Aluminiumkabler kan anvendes i visse situationer, men kræver større dimensioner og særlige tilslutningsteknikker. For de fleste almindelige installationer er kobber det bedste valg.
Konklusion
At vælge den rigtige kabelstørrelse er en essentiel del af enhver elektrisk installation. Ved at forstå forholdet mellem ampere og kvadrat, og ved at tage højde for faktorer som installationstype, omgivelsestemperatur og kabellængde, kan du sikre en sikker og effektiv elektrisk installation. Husk altid at konsultere relevante standarder og søge professionel rådgivning, hvis du er i tvivl. Korrekt kabeldimensionering er en investering i både sikkerhed og lang levetid for dine elektriske systemer.
