Guide til sikker fastgørelse af ledninger

Organisering af ledninger i dit hjem er afgørende for at mindske risikoen for brand og skabe et sikkert miljø. Rodede ledninger, også kendt som "fuglereder", kan ikke kun være grimme at se på, men også udgøre en reel fare. Denne artikel guider dig igennem de bedste metoder til at fastgøre ledninger sikkert og effektivt, så du kan holde styr på dit elektriske system og undgå potentielle problemer.

Metoder til fastgørelse af ledninger

Der findes flere måder at organisere og fastgøre ledninger på, så de ikke ligger og flyder frit. De mest almindelige metoder inkluderer brug af plastikclips og ledningslister. Disse løsninger er designet til at holde ledningerne på plads langs vægge, paneler eller kabelbakker, hvilket giver et pænt og overskueligt resultat.

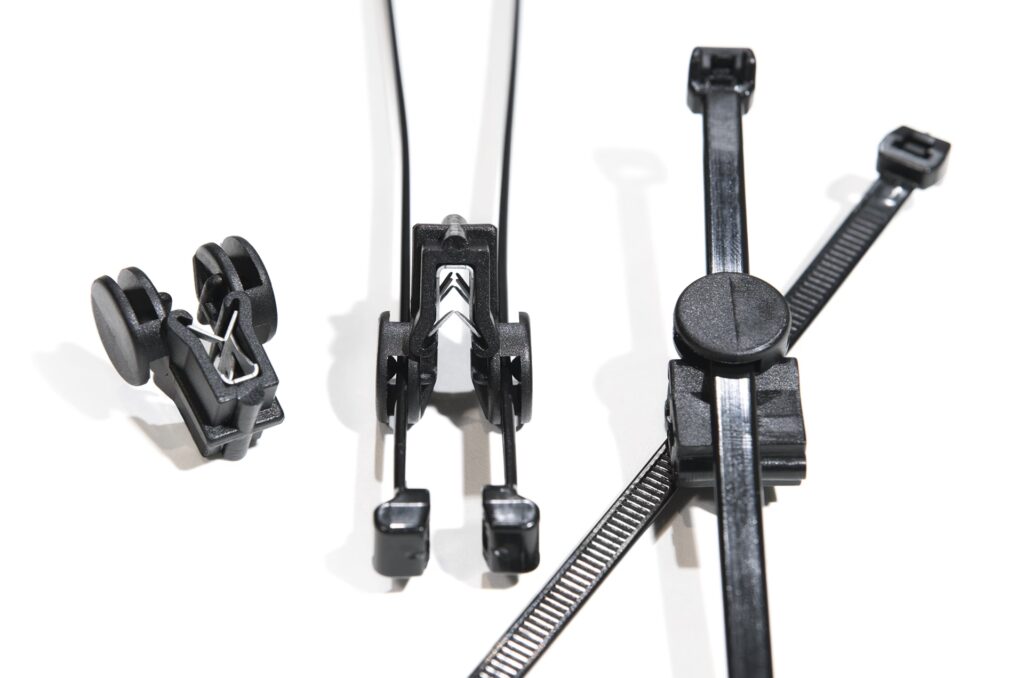

Plastikclips: En simpel og alsidig løsning

Plastikclips er en populær og nem måde at fastgøre ledninger på. De er relativt billige og fås i forskellige størrelser og former, der passer til både flade og runde ledninger. Clipsene monteres typisk med en lille skrue eller et klæbemiddel, afhængigt af overfladen og typen af clip. Det er vigtigt at vælge den rette type clip, der passer til ledningens diameter og form for at sikre en sikker og holdbar fastgørelse.

Ledningslister: Skjuler og beskytter dine ledninger

Ledningslister, også kendt som kabelkanaler, er en mere omfattende løsning til ledningsføring. De er ideelle, når du ønsker at skjule ledninger helt og samtidig beskytte dem mod fysisk beskadigelse. Ledningslister fås i forskellige materialer, farver og størrelser og kan monteres på vægge, lofter eller gulve. De er især praktiske i rum, hvor der er mange synlige ledninger, eller hvor der er behov for at trække ledninger over længere afstande på en diskret måde.

Hvad du skal undgå: Sømhager, kramper og hæfteklammer

Det er afgørende at undgå visse metoder til fastgørelse af ledninger, da de kan beskadige isoleringen og potentielt skabe farlige situationer. Brug af søm, hager, kramper eller hæfteklammer direkte i ledninger er strengt forbudt. Disse metoder kan let trænge igennem ledningens isolering og forårsage kortslutninger eller endda brand. Hold dig altid til de godkendte metoder som plastikclips og ledningslister.

Afstand mellem kabelclips

Selvom den præcise afstand mellem kabelclips ikke er fastlagt i detaljer i den givne information, er det generelt god praksis at placere clipsene med passende mellemrum for at sikre, at ledningerne er ordentligt understøttet og ikke hænger. En typisk afstand kan være mellem 30-50 cm, afhængigt af ledningstypen og den overflade, de fastgøres til. For tunge eller tykke kabler kan det være nødvendigt at reducere afstanden for at undgå overbelastning af clipsene og sikre en stabil installation.

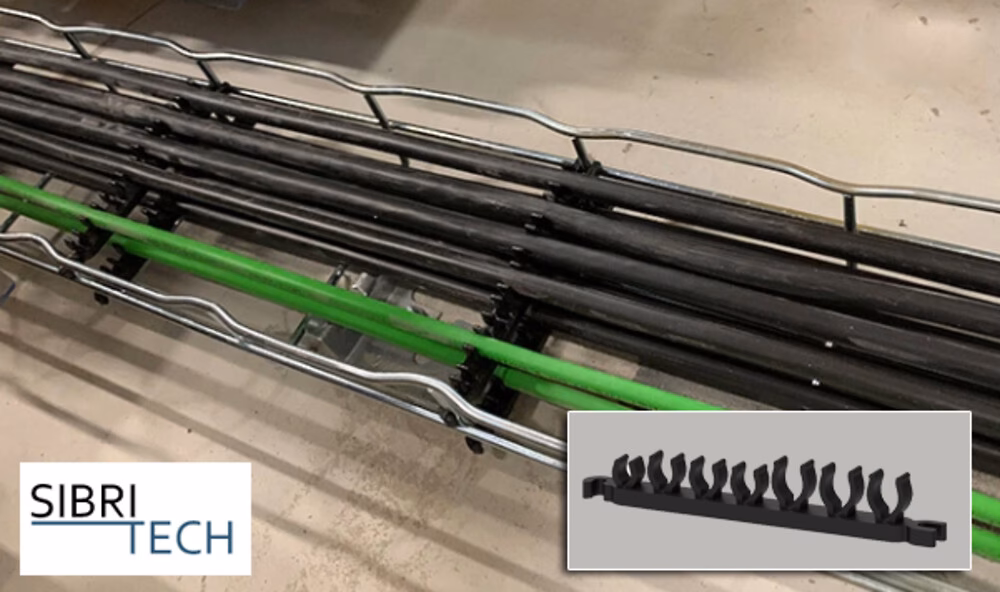

Fastgørelse af TP-kabler på kabelbakker

Når det kommer til fastgørelse af TP-kabler (twisted pair) på kabelbakker, er der specifikke retningslinjer, der skal følges, især i forhold til afstand og belastning. Et vigtigt koncept er "frirum", som refererer til den plads, der skabes omkring kablerne for at sikre tilstrækkelig ventilation og forhindre overophedning.

2D-reglen: Afstand for ventilation

For at skabe et tilstrækkeligt frirum skal den vandrette afstand mellem nærliggende kabler være mindst to gange deres ydre diameter (2 · D). Dette sikrer, at der er god luftcirkulation omkring kablerne, hvilket er essentielt for at undgå overophedning, især ved høj belastning. Dette frirum kan anvendes til fremføring af yderligere kabler, der er maksimalt 30% belastede.

0,3D-reglen: Afstand til overflader

Ved installation af kabler i enkeltlag (installationsmetode 30-32) skal der også sikres en afstand på mindst 0,3 gange kablets diameter (0,3 · D) mellem et kabel og en nærliggende overflade. Dette er vigtigt for at opretholde den naturlige luftcirkulation og sikre, at de korrekte strømværdier for fri luft kan anvendes. Overholdelse af denne afstand forhindrer, at kablerne ligger for tæt op ad vægge eller andre overflader, hvilket kan hindre varmeafgivelse.

Belastning og frirum

Det er vigtigt at forstå, hvordan belastningen af kablerne påvirker kravene til frirum. Når der dimensioneres med 2 · D i enkeltlag, kan det resulterende frirum bruges til at føre yderligere kabler, der er maksimalt 30% belastede. Dette forudsætter dog, at 0,3 · D-reglen til nærliggende overflader overholdes, men ikke nødvendigvis mellem kablerne internt. I eksisterende installationer kan dette princip have været grundlaget for kabeloplægning og dimensionering.

Kabelbundter og frirum

Selv ved kabelbundter kan frirummet på 2 · D anvendes til at føre kabler, der er maksimalt 30% belastede. Det er dog vigtigt at bemærke, at man ikke kan tilføje strømkredse, der er under 30% belastet, oven på et eksisterende enkelt lag kabler. Dette skyldes, at de nye kabler kan hindre varmeafgivelsen fra det eksisterende lag. Hvis man ønsker at tilføje flere kabler, kan det være nødvendigt at ændre oplægningsmetoden fra enkeltlag til bundtet.

Kabelaflastning og sikkerhed i el-tavler

Sikkerhed i el-tavler er altafgørende, og korrekt kabelaflastning er en vigtig del af dette. El-tavler skal være let tilgængelige for betjening, inspektion og vedligeholdelse. Tilgængeligheden må ikke forringes ved at placere dem i skabe eller lignende, medmindre det er specifikt designet til formålet.

Tilgængelighed og fri plads

Generelt bør der være mindst 0,7 meter fri plads foran el-tavlen. For tavler, der er bredere eller højere end 1 meter, skal der være en fri plads på mindst 0,7 meter i hele tavlens bredde og fra gulv til tavlens overkant (dog mindst 2 meter fri højde over gulvet). For nyere installationer (efter 1. juli 2019) er kravet til fri plads foran store tavler øget til mindst 1 meter.

Intakt grundbeskyttelse og kapslingsklasse

For at sikre grundbeskyttelsen skal låger, afdækninger og tavlekapslinger være fastsiddende og ubeskadigede. Ubenyttede åbninger skal være dækket med blændplader. Siden 1. april 1994 har kravet været, at alle ydre overflader på tavler skal have mindst kapslingsklasse IP2XC/IP3X. Dette betyder, at en prøvepind med en diameter på 2,5 mm og en længde på 100 mm ikke må kunne komme i berøring med farlige dele. Udskæringer og åbninger for ledningsindføring skal være tilpasset omkring ledninger/kabler, og der må ikke være åbninger større end 12,5 mm ved ledningsindføring. Fra 1. juli 2019 skal kapslingsklassen mindst være IP2XC, også for tavlens bagplade.

Mærkning og største tilladte mærkestrøm

Korrekt mærkning er afgørende for sikker betjening og vedligeholdelse af el-tavler. Beskyttelsesudstyr i tavlen (f.eks. gruppeafbrydere, RCD'er, ure, omskiftere) skal være mærket, så det tydeligt angiver, hvilke dele af installationen det betjener. Overstrømsbeskyttelsesudstyr (OCPD) skal have en mærkning, der viser den største tilladte mærkestrøm. For installationer udført efter installationsbekendtgørelsen skal koblings- og betjeningsudstyr i tavlen have en entydig mærkning, der angiver deres funktion. Undtagelse kan gøres, hvis der ikke er risiko for forveksling.

Overstrømsbeskyttelse og RCD 30mA

Det er vigtigt at regelmæssigt kontrollere overstrømsbeskyttelsen i el-tavlen. Dette inkluderer at sikre, at de korrekte sikringer er isat, at mærkestrømmen for automatsikringer eller sikringer stemmer overens med ledertværsnittet, og at der ikke er tegn på overbelastning (misfarvning, mange "brugte" sikringer osv.). Derudover skal det kontrolleres, om der er en RCD 30mA (fejlstrømsafbryder). For boliger bygget efter 1. juli 1991 er det et krav, at der installeres en RCD 30mA af type A (HPFI).

Ofte Stillede Spørgsmål (FAQ)

Må jeg bruge søm til at fastgøre ledninger?

Nej, det er strengt forbudt at bruge søm, hager, kramper eller hæfteklammer direkte i ledninger, da det kan beskadige isoleringen og skabe farlige situationer.

Hvilken type clips skal jeg bruge til flade ledninger?

Der findes specifikke plastikclips designet til flade ledninger. Sørg for at vælge clips, der passer til ledningens bredde og tykkelse.

Hvad er kapslingsklasse IP2XC/IP3X?

Kapslingsklasse IP2XC/IP3X er en standard, der angiver beskyttelsesniveauet mod indtrængen af faste genstande og vand. IP2XC sikrer, at fingre og genstande større end 12,5 mm ikke kan trænge ind, mens IP3X beskytter mod værktøj, ledninger og genstande større end 2,5 mm. Begge klasser giver en vis grad af beskyttelse mod vand, men er primært fokuseret på beskyttelse mod faste genstande og berøring af farlige dele.

Hvorfor er det vigtigt med fri plads foran el-tavler?

Fri plads foran el-tavler er vigtigt for at sikre tilgængelighed for betjening, inspektion og vedligeholdelse. Det gør det også sikkert at arbejde på tavlen og sikrer tilstrækkelig ventilation.

Korrekt fastgørelse af ledninger er ikke kun et spørgsmål om æstetik, men først og fremmest et spørgsmål om sikkerhed. Ved at følge de anbefalede metoder og retningslinjer kan du skabe et sikkert og organiseret elektrisk system i dit hjem og mindske risikoen for ulykker og brand.
